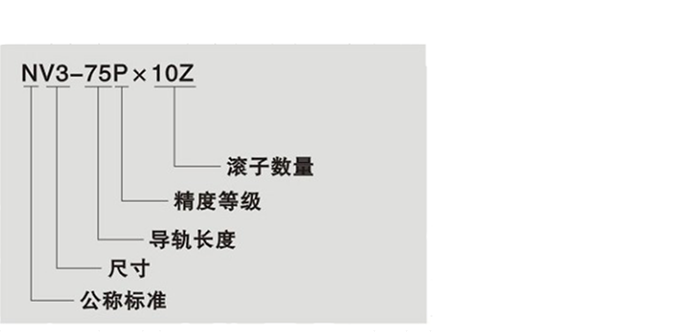

NV系列交叉滾子導軌選購指南：

交叉滾子導軌是由兩根具有V型滾道的導軌、滾子保持架圓柱滾子等組成，相互交叉排列的圓柱滾子在經過精密磨削的V型滾道面上往復運動，可承受各個方向的載荷，實現高精度、平穩的直線運動。

特點：

1、滾動摩擦力小，穩定性能好；

2、接觸面積大，彈性變形量小；

3、有效運動體多，易實現高剛性、高負荷運動；

4、結構設計靈活，安裝使用方便，壽命長；

5、機械能耗小和精度高，速度快，承載能力大。

調整：

組裝面的精度及預壓之調整在不當的狀態下使用時，會致使運動精度低落，也會造 成差滑現象之發生，而導致壽命的不良影響：調整是請特別注意。

保持器的偏移：

YUK直線運動滑軌，在高速使用的場合或有偏荷重、振動負荷的場合，可能會造成保持器的偏移。輕保持行程余裕的設計，且小心不要做過度的預壓設定。

行程限制螺絲：

YUK直線運動滑軌，端面雖有端部行程限制螺絲的設置，但端部行程限制螺絲的功能主要是用來防止保持器的脫落，并非作為阻擋機構使用。因此滑軌使用時如需阻擋功能時，建議設計專用的阻擋機構有。

謹慎的操作：

若不慎將直線運動滑軌掉落或異常碰撞擠壓，會造成V型溝槽表面與滾柱（珠）敲擊而產生凹陷，導致無法圓滑平順的作動，也會影響精度：操作時請特別小心謹慎。

整組配對的使用原則：

軌道臺的精度是以整租為單位精確地控制其相互誤差范圍。因此不同組別的軌道臺混合使用的場合,可能導致精度的變化,組裝時請特別的注意。

定位銷孔：

應用安裝交叉滾柱導軌，定位銷孔的加工，必須先將中間軌道臺固定于安裝面，再行鉆孔加工作業：孔穴加工完畢后，請務必將切削屑完全清除干凈， 必要時再作洗凈處理。

安裝方式:

安裝注意事項:

為了讓YUK直線運動滑軌能夠發揮其優越的產品性能，建議安裝配合面的各部精度，

應比照直線運動滑軌的平行度要求施做精細的加工。

滑臺及底座上之軌道安裝面的毛邊，凹痕，粉塵，異物等務必要清除潔凈，組立作業中請留心防護。

預壓調整時，過大的預壓會造成壓痕損傷，減損使用壽命，一般建議使用零或極微小的預壓。

使用間隙調整螺栓的情況。

1.將軌道2和3安裝在床身安裝面上，軌道1安裝在工作臺安裝面上，正確的靠緊后將安裝螺栓擰緊。

2.將軌道4暫時擰在工作臺上。

*設計時請注意，裝配完畢后軌道安裝螺栓仍然可以安裝。

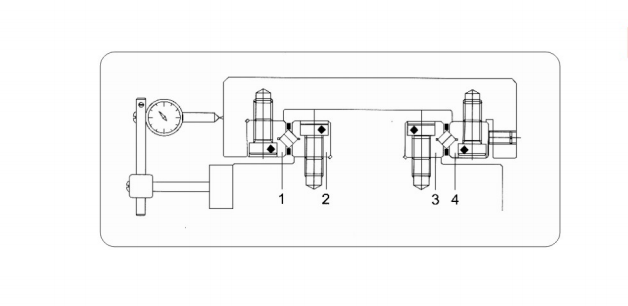

3.床身和工作臺按圖3所示位置進行安裝，并將滾子保持架由端部插入，

 如果此時因為沒間隙導致保持架不能插入，將導軌4往調整螺栓挪后再試。

4.將千分表如圖3所示調好，在將工作臺推動的同時把所有的螺栓擰好。

5.在軌道端部安裝擋塊。
